데이터 모델링의 이해 (3)

1-3. 관계

1. 관계 ( RelationShip )

• 엔터티와 엔터티 사이의 연관성을 나타낸다.
• 관계 정의 시 체크사항
  1. 두 엔터티 사이에 관심 있는 연관 규칙이 존재하는가?
  2. 두 엔터티 사이에 정보의 조합이 발생하는가?
  3. 업무 기술서, 장표에 관계연결을 가능하게 하는 동사가 있는가?
  4. 업무 기술서, 장표에 관계연결에 대한 규칙이 서술되어 있는가?

2. 관계의 분류 2가지

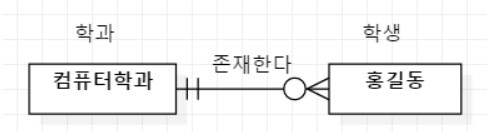

• 2-1) 존재에 의한 관계 : 존재 여부의 관계

  EX) 컴퓨터 학과에 홍길동이라는 사람이 있다. / 어떠한 행위로 인한 것이 아니라 존재 여부로 인한 관계

• 2-2) 행위에 의한 관계 : 어떤 행위로 인한 관계

  EX) 홍길동 학생이 SQLD 기초 과목을 수강 신청한다. / 수강신청으로 생성된 관계

3. 관계의 표기법

• 3-1) 관계 차수 : 두 엔터티 관계에 참여하는 수

  • 일대일 ( 1:1 ) 관계

    EX) 1명의 수험생은 1개의 수험번호를 가진다.

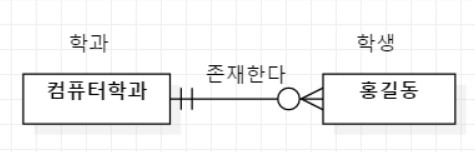

  • 일대다 ( 1:N ) 관계

    EX) 1개의 컴퓨터 학과는 여러명의 학생이 존재한다.



  • 다대다 ( M:N ) 관계

    EX) 다수의 학생들은 다수의 과목을 수강신청 할 수 있다.

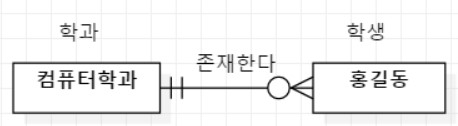

• 3-2) 관계선택사양 (Optionality) : 필수적 관계, 선택적 관계

  • 필수적 관계 - 반드시 있어야 하는 관계 / ‘ I ‘ 로 표현한다.

    EX) 수험생이 있어야 수험번호가 생성된다.



  • 선택적 관계 - 없을 수도 있는 관계 / ‘ O ‘ 로 표현한다.

    EX) 컴퓨터 학과가 있지만 홍길동 학생이 있을 수도, 없을 수도 있다.
