소프트웨어 설계 - 3
카테고리: info-process
소프트웨어 설계 - 3
Section 6
요구사항 정의
소프트웨어가 어떤 문제를 해결하기 위해
제공하는 서비스에 대한 설명과
정상적으로 운영되는데 필요한 제약조건.
요구사항 유형
✔ 기능 요구사항(Functional requirements)
✔ 비기능 요구사항(Non-Functional requirements)
✔ 사용자 요구사항(User requirements)
✔ 시스템 요구사항(System requirements)
요구사항은 크게 기능, 비기능으로 구분된다.
기능 요구사항은 기능에 관한 요구사항이고
비기능 요구사항은 품질, 제약사항에 관한 요구사항이다.
| 기능 요구사항(Functional requirements) | 기능, 수행과 관련된 요구사항 |
|---|---|
| 비기능 요구사항(Non-Functional requirements) | 품질, 제약사항과 관련된 요구사항 |
| 사용자 요구사항(User requirements) | 사용자 관점에서 본 시스템이 제공해야 할 요구사항 |
| 시스템 요구사항(System requirements) | 개발자 관점에서 본 시스템 전체가 사용자와 다른 시스템에 제공해야 할 요구사항 |
Section 7
요구사항 개발 프로세스
개발 대상에 대한 요구사항을
체계적으로 도출하고 분석한 후
명세서에 정리한 다음
확인 및 검증하는 활동.
개발 프로세스가 진행되기 전에
타당성 조사(Feasibility Study)가 선행되어야 한다.
요구사항 개발은
요구공학(Requirements Engineering)의 한 요소.
요구사항 개발 프로세스

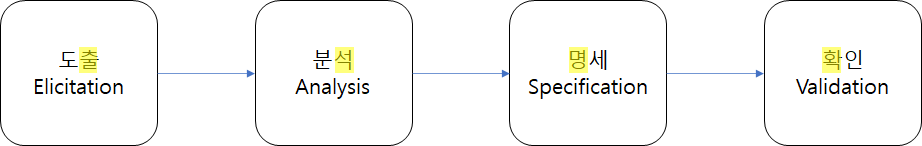

요구사항 개발 프로세스는 “출석명확”
요구사항 도출
(Requirements Elicitation, 요구사항 수집)
요구사항을 어떻게 수집할 것인지를
식별하고 이해하는 과정이다.
- 요구사항을 도출하는 주요 기법
✔ 청취와 인터뷰
✔ 설문
✔ 브레인스토밍
✔ 워크샵
✔ 프로토타이핑
✔ 유스케이스
요구사항 분석
(Requirements Analysis)
요구사항 중 명확하지 않거나 모호해
이해되지 않는 부분을 발견하고
걸러내기 위한 과정이다.
요구사항의 타당성을 조사.
일정에 대한 제약을 설정
- 요구사항 분석에 사용되는 대표적 도구
✔ DFD(Data Flow Diagram, 자료 흐름도)
✔ DD(Data Dictionary, 자료 사전)
요구사항 명세
(Requirements Specification)
분석된 요구사항을 바탕으로
모델을 작성하고 문서화하는 것을 의미한다.
기능 요구사항은 빠짐없이
비기능 요구사항은 필요한 것만 기술.
구체적 명세를 위해 소단위 명세(Mini-Spec)가
사용될 수 있다.
요구사항 확인
(Requirements Validation)
요구사항 명세서가 정확하고 완전하게
작성되었는지 검토하는 활동이다.
요구사항 명세 기법
| 정형 명세 기법 | 비정형 명세 기법 | |
|---|---|---|
| 기법 | 수학적 원리, 모델 기반 | 상태/기능/객체 중심 |
| 작성 방법 | 수학적 기호, 정형화된 표기법 | 일반 명사, 동사 등의 자연어 기반으로 서술다이어그램으로 작성 |
| 특징 | 요구사항을 정확, 간결하게 표현 가능 요구사항에 대한 결과가 작성자에 관계없이 일관성 있음 완전성 검증 가능표기법이 어려움 사용자가 이해 어려움 |
자연어 사용으로 요구사항에 대한 결과가 작성자에 따라 달라 일관성 떨어짐 해석이 달리 될 수 있음 내용의 이해가 쉬움 → 의사소통 용이 |
| 종류 | VDM, Z, Petri-net, CSP | FSM, Decision Table, ER모델링, State Chart(SADT) |
Section 8
요구사항 분석
소프트웨어 개발의 실제적인 첫 단계.
개발 대상에 대한 사용자의 요구사항을 이해하고 문서화하는 활동을 의미한다.
구조적 분석 기법
자료의 흐름과 처리를 중심으로 하는
요구사항 분석 방법.
하향식 방법을 사용하여 시스템을 세분화할 수 있다.
분석의 중복을 배제할 수 있다.
- 주요 구조적 분석 기법 도구
✔ 자료 흐름도(DFD)
✔ 자료 사전(DD)
✔ 소단위 명세서(Mini-Spec)
✔ 개체 관계도(ERD)
✔ 상태 전이도(STD)
✔ 제어 명세서
자료 흐름도(DFD, Data Flow Digaram)
자료의 흐름 및 변환 과정과 기능을 도형 중심으로 기술하는 방법.
자료 흐름 그래프, 버블 차트라고 한다.
자료 흐름도 기본 기호
자료 사전(DD, Data Dictionary)
자료 흐름도에 있는 자료를 더 자세히 정의하고 기록한 것이다.
- 자료 사전에 사용되는 표기 기호
| 기호 | 의미 |
|---|---|
| = | 자료의 정의 : ~로 구성되어 있다(is composed of) |
| + | 자료의 연결 : 그리고(and) |
| ( ) | 자료의 생략 : 생략 가능한 자료(Optional) |
| [ ] | 자료의 선택 : 또는(or) |
| { } | 자료의 반복 : Iteration of{ }₂ : 2번 이상 반복{ }² : 최대로 2번 반복 |
| * * | 자료의 설명 : 주석(Comment) |
Section 9
요구사항 분석 CASE와 HIPO
요구사항 분석용 CASE(자동화 도구)
요구사항을 자동으로 분석하고, 요구사항 분석 명세서를 기술하도록 개발된 도구를 의미한다.
| 기호 | 의미 |
|---|---|
| SADT | 시스템 정의, 소프트웨어 요구사항 분석, 시스템/소프트웨어 설계를 위한 도구 SoftTech 사에서 개발구조적 요구 분석을 하기 위해 블록 다이어그램을 채택한 자동화 도구 |
| SREM = RSL/REVS | TRW 사가 실시간 처리 소프트웨어 시스템에서 요구사항을 명확히 기술하도록 할 목적으로 개발한 도구 RSL과 REVS를 사용하는 자동화 도구 |
| PSL/PSA | PSL과 PSA를 사용하는 자동화 도구미시간 대학에서 개발 |
| TAGS | 시스템 공학 방법 응용에 대한 자동 접근 방법개발 주기의 전 과정에 이용할 수 있는 통합 자동화 도구 |
HIPO(Hierarchy Input Process Output)
시스템 실행 과정인 입력, 처리, 출력의 기능을 표현한 것이다.
하향식 소프트웨어 개발을 위한 문서화 도구.
기능과 자료의 의존 관계를 동시에 표현할 수 있다.
기호, 도표 등을 사용하므로 보기 쉽고 이해하기 쉽다.
시스템의 기능을 여러 개의 고유 모듈로 분할하여 이들 간의 인터페이스 계층 구조로 표현한 것을 HIPO Chart라고 한다.
- HIPO Chart의 종류
✔ 가시적 도표(Visual Table of Contents, 도식 목차)
✔ 총체적 도표(Overview Diagram, 총괄 도표, 개요 도표)
✔ 세부적 도표(Detail Diagram, 상세 도표)
